NCフライス盤等で超高速エンドミル加工を内径研削盤等で小径内径研削を実現。
Line Up
| 回転速度 | 80,000 min-1 | 60,000 min-1 | 30,000 min-1 | 15,000 min-1 |
|---|---|---|---|---|
| シリーズ | SATB800 | SATB600 | SATB300 | SATB150 |
Feature
- エアタービンの採用により滑らかな高速回転を実現しました。
- 既存のNCフライス盤等で高速エンドミル加工を実現します。（BT40/ST20/ST32タイプ）
- 無給油で超高速回転を実現します。クリーンエアを供給するだけで使用できます。
- フライス盤向けタイプ（BT40シャンク、ストレートシャンク）と内径研削盤向けのストレートタイプをラインアップしました。
- 小径砥石による研削加工に於いて高い面粗度を実現します。
CT : センタースルー タイプ
- エア供給口を取付けシャンク中心にしました。
- スピンドル外周部にエアホースや継手といった突起物が一切無いので省スペースに配置ができます。
- スピンドル外周部にエアホースや継手といった突起物が一切無いので省スペースに配置ができます。
RT : ロータリー タイプ
- エア供給口が360°自由に動きます。
- フライス盤等によるボーリング加工に用いても駆動用エアホースの絡みがなく安心して使用できます。
- フライス盤等によるボーリング加工に用いても駆動用エアホースの絡みがなく安心して使用できます。
SATB800
Feature
- 軽量、コンパクト設計により小型の専用機にも搭載ができます。
- 小径砥石による研削加工を容易に実現します。
- 小径エンドミルによる超高速加工を実現します。
- 工具保持部にはREGO-FIX製コレットを採用。ER8（最大工具径φ5mm）
- エア消費量：205 Nl/min エア圧力：0.3〜0.5 MPa

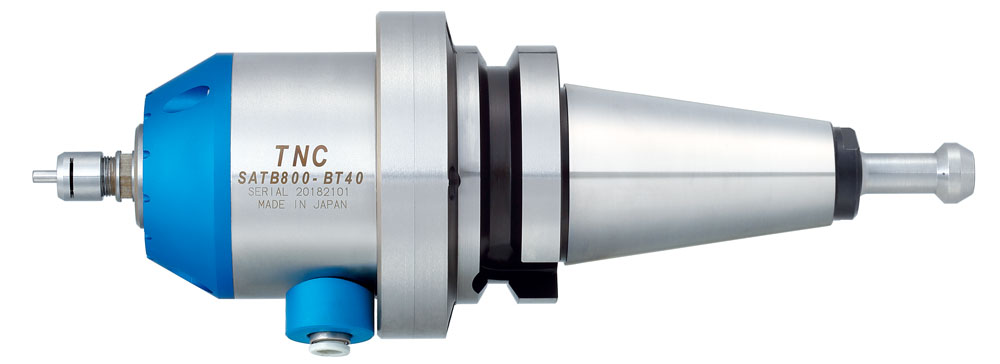

SATB800-BT40
SATB800-ST20
SATB800CT-ST20
SATB800RT-ST20
| 型式 | 呼び回転速度 | 保持工具径 | 最大砥石径 | 出力 | トルク | 重量 |
|---|---|---|---|---|---|---|
| SATB800 | 80,000 min-1 | 〜φ5 mm | 〜φ 7.5 mm | 50 W | 2.3 cN•m | 1.9 kg |
| SATB800-BT40 | 80,000 min-1 | 〜φ5 mm | 〜φ 7.5 mm | 50 W | 2.3 cN•m | 2.6 kg |
| SATB800-ST20 | 80,000 min-1 | 〜φ5 mm | 〜φ 7.5 mm | 50 W | 2.3 cN•m | 1.4 kg |
| SATB800CT- ST20 | 80,000 min-1 | 〜φ5 mm | 〜φ 7.5 mm | 50 W | 2.3 cN•m | 1.5 kg |
| SATB800RT- ST20 | 80,000 min-1 | 〜φ5 mm | 〜φ 7.5 mm | 50 W | 2.3 cN•m | 1.9 kg |
SATB600
Feature
- 軽量、コンパクト設計により小型の専用機にも搭載ができます。
- 小径砥石による研削加工を容易に実現します。
- 小径エンドミルによる超高速加工を実現します。
- 工具保持部にはREGO-FIX製コレットを採用。ER11（最大工具径φ6mm）
- エア消費量：245 Nl/min エア圧力：0.3〜0.5 MPa
SATB600-BT40
SATB600-ST20
SATB600CT-ST20
SATB600RT-ST20
| 型式 | 呼び回転速度 | 保持工具径 | 最大砥石径 | 出力 | トルク | 重量 |
|---|---|---|---|---|---|---|
| SATB600 | 60,000 min-1 | 〜φ6 mm | 〜φ 10 mm | 57 W | 3.0 cN•m | 4.9 kg |
| SATB600-BT40 | 60,000 min-1 | 〜φ6 mm | 〜φ 10 mm | 57 W | 3.0 cN•m | 3.5 kg |
| SATB600-ST20 | 60,000 min-1 | 〜φ6 mm | 〜φ 10 mm | 57 W | 3.0 cN•m | 2.7 kg |
| SATB600CT-ST20 | 60,000 min-1 | 〜φ6 mm | 〜φ 10 mm | 57 W | 3.0 cN•m | 3.0 kg |
| SATB600RT-ST20 | 60,000 min-1 | 〜φ6 mm | 〜φ 10 mm | 57 W | 3.0 cN•m | 3.5 kg |
SATB300
Feature
- 大型エアタービンの採用により、力強い加工ができます。
- 工具保持部にはREGO-FIX製コレットを採用。 ER16（最大工具径φ10mm）
- φ32ストレートシャンク仕様は、NCフライス盤の他、内径研削盤等でも使用できます。特注でシャンク径の変更ができます。
- 軸無し砥石を取付ける砥石軸とスピンドルシャフトを一体とした特注対応ができます。
- エア消費量：400 Nl/min エア圧力：0.3〜0.5 MPa

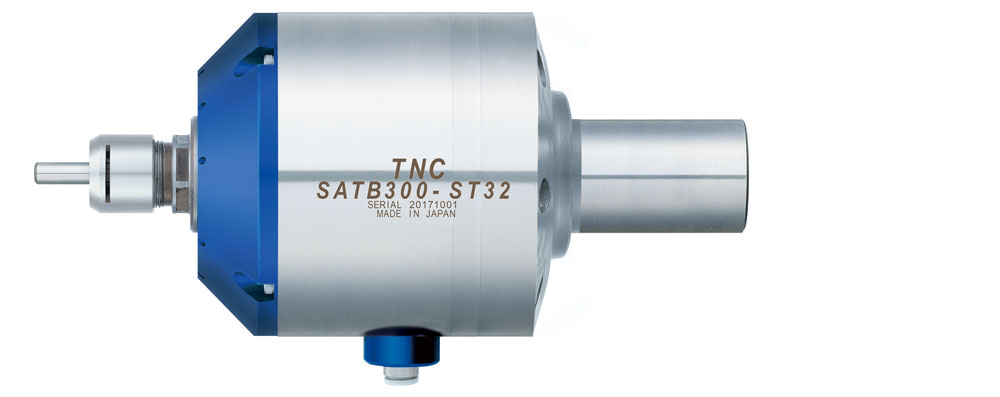

SATB300-ST32
SATB300CT-ST32
SATB300RT-ST32
| 型式 | 呼び回転速度 | 保持工具径 | 最大砥石径 | 出力 | トルク | 重量 |
|---|---|---|---|---|---|---|

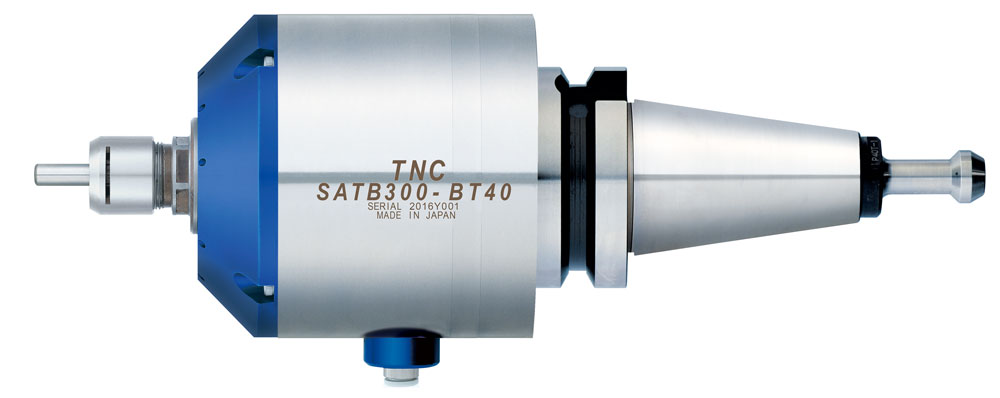

| SATB300-BT40 | 30,000 min-1 | 〜φ10 mm | 〜φ 20 mm | 79 W | 8.0 cN•m | 4.8 kg |
| SATB300-ST32 | 30,000 min-1 | 〜φ10 mm | 〜φ 20 mm | 79 W | 8.0 cN•m | 4.2 kg |
| SATB300CT-ST32 | 30,000 min-1 | 〜φ10 mm | 〜φ 20 mm | 79 W | 8.0 cN•m | 4.3 kg |
| SATB300RT-ST32 | 30,000 min-1 | 〜φ10 mm | 〜φ 20 mm | 79 W | 8.0 cN•m | 4.8 kg |
SATB150
Feature
- 大型エアタービンの採用により、力強い加工ができます。
- 工具保持部にはREGO-FIX製コレットを採用。 ER20（最大工具径φ13mm）
- φ32ストレートシャンク仕様は、NCフライス盤の他、内径研削盤等でも使用できます。特注でシャンク径の変更ができます。
- 軸無し砥石を取付ける砥石軸とスピンドルシャフトを一体とした特注対応ができます。
- エア消費量：610 Nl/min エア圧力：0.3〜0.5 MPa

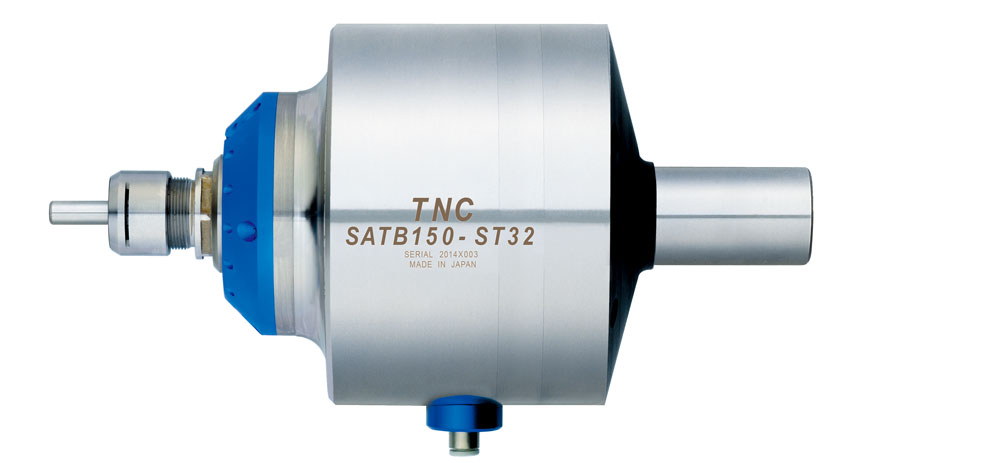

SATB150-ST32
SATB150CT-ST32
SATB150RT-ST32
| 型式 | 呼び回転速度 | 保持工具径 | 最大砥石径 | 出力 | トルク | 重量 |
|---|---|---|---|---|---|---|

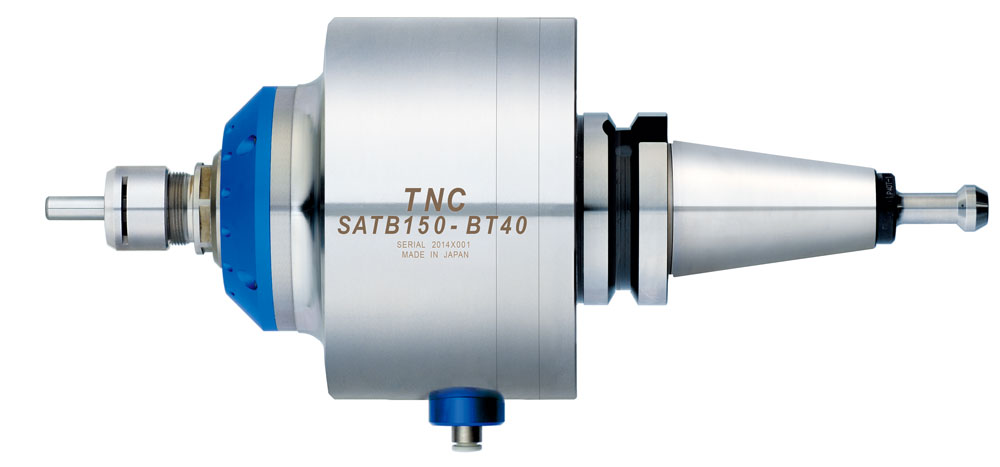

| SATB150-BT40 | 15,000 min-1 | 〜φ13 mm | 〜φ 40 mm | 170 W | 26.0 cN•m | 9.0 kg |
| SATB150-ST32 | 15,000 min-1 | 〜φ13 mm | 〜φ 40 mm | 170 W | 26.0 cN•m | 9.5 kg |
| SATB150CT-ST32 | 15,000 min-1 | 〜φ13 mm | 〜φ 40 mm | 170 W | 26.0 cN•m | 10.0 kg |
| SATB150RT-ST32 | 15,000 min-1 | 〜φ13 mm | 〜φ 40 mm | 170 W | 26.0 cN•m | 11.2 kg |
